Вертикална автоматична машина за етикетиране на кръгли контейнери

Тази машина е приложима за етикети с кръгла повърхност, като например кръгъл контейнер, подробно описание на приложението, както следва таблицата:

ПроблемОписание на приложението
Приложим контейнерСледните сценарии могат да бъдат избрани за една машина:
1) Кръг контейнер, като кръгла бутилка
2) Кръгла повърхност, като контейнер с кръгова дъга
Приложим тип етикетСамозалепващ се етикет
1) Непрозрачен като стандарт
2) Прозрачен като опция
Номер на етикета1) 1 етикет
2) 2 етикета, отпечатани върху една ролка с етикети

Следват референтния стил на контейнерите:

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

Стандартни функции

• Подходящ за кръгъл контейнер или контейнер със секция на кръгла дъга, сигнал или двойно етикетиране

• Неръждаема стомана 304 и алуминиева сплав от висок клас като конструкцията на машината

• Уникалните етикетиращи глави позволяват по-стабилно затягане и опъване на етикета. И осигурете точността на етикетирането.

• Професионалистът етикетиране устройството подобрява качеството на етикетирането. За да се гарантира, че няма бръчки и мехурчета. И плътност на припокриването.

• Калибрационните везни са удобно устройство за адаптиране на формата

• PLM и сензорен екран HMI управление за постигане на интелигентна работа и снимане на проблеми

• Интелигентно управление, автоматично фотоелектрическо проследяване, без обект без етикетиране, без автоматично коригиране на етикета

Допълнителни функции

• Сензор за откриване на прозрачен етикет

• Онлайн печат на кодова лента

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

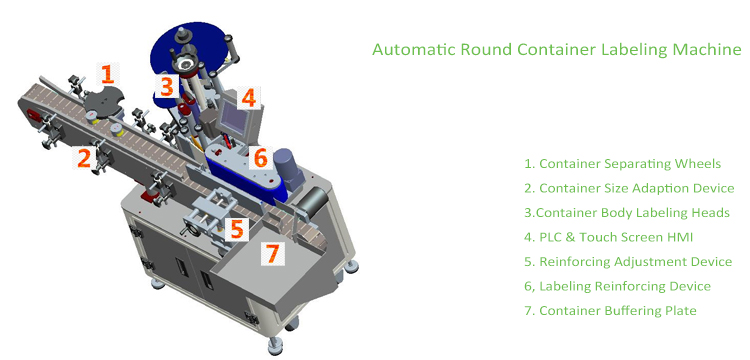

Според настройката на параметъра PLC през HMI на сензорен екран, контейнерът от горния процес, през конвейера. Прекарайте контейнерите, които разделят колелата. Сихонизирайки се със система за откриване на контейнери и етикети, контейнерът получава точно етикетиране от етикетиращите глави. Устройството за подсилване на етикети ще гарантира качеството на етикета като последна стъпка.

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

С изключение на дизайна на машината, конфигурацията на ключовите компоненти ще определи качеството на машината или системата, по-долу е конфигурацията на късите списъци на основните компоненти:

НеелементиМатериал / кратък списък
1Програмируем логически контролерDelta, Siemens, Mitsubishi, Panosonic
2Тъч скрийнWeinview, Siemens, Delta, Kinco, Panosonic
3Стъпка / серво моторTeco, Delta, Panosonic, Leadshine
4Честотен преобразувателDelta, Schneider, Leadshine
5Основни електрически компонентиSchneider, Chint, Ls, Ark
6Защита на ключовете и релеШнайдер, Delixi
7Цилиндър, филтърAirtac, SMC
8Сензор за фотоклеткиAutonics, Keyence, Leuze, Panosonic, Datalogic

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

Каталог 1J-x-xxxxx
Метод на контролавтоматичен
Номер на етикета1 като стандарт, или 2 етикета, които са отпечатани на една и съща ролка на етикета
Прозрачност на етикетаНепрозрачен
ЛепилоСамозалепващ
Кодираща / печатаща машинаизключвам
Ширина на етикета15-150 мм - Включете задната хартия
Дължина на етикета20-340mm
Скорост на етикетиране30-80 бр / мин за нормален двигател
40-120 бр / мин за серво мотор
етикетиране на толерантност+/- 1мм
Диаметър на контейнера25-100 мм
Външен диаметър на ролкатаДвеста и осемдесетmm-Max
Вътрешен диаметър на ролкатаседемдесет и шест милиметра
Стандартна скоростСерво мотор: 5 ~ 25m / min
Стъпков двигател: 5 ~ 19m / min
Необходим е компресиран въздухНе е приложимо
Консумация на въздухНе е приложимо
Изискване за мощностAC 220V 50 / 60HZ
Консумация на електроенергия0.53Kw
Приблизително тегло (нето)185 кг
Размер ('mm)1950 * 1100 * 1300 мм

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

На практика, сравнете с обикновената машина на пазара, ние се фокусираме повече върху детайлите, предимствата, както е посочено в следната таблица:

Цел на етикетиранеНашият дизайн
Без бръчкиРазумно насочващо устройство за етикети, включвайте
а) Насочване и изтегляне на етикета
b) Поддържане на напрежението на етикета,
в) процеси на разделяне на етикети
Без мехурчетаРазумно етикетиране и подсилващи устройства
Точно етикетиранеа) Висококачествен и регулируем сензор за откриване на етикети
б) Устройство за регулиране на позицията на контейнера
в) Контрол на синхронизацията на етикетирането
Гъвкава работаа) Управление на педалите / Автоматично откриване
б) Единични или двойни етикети
в) Отпечатването на код може да бъде интегрирано
г) Гъвкаво програмиране от PLC
д) Необходима защита, като късо съединение, претоварване и др

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

документация

За да можете да разберете удобно нашите продукти, на разположение са следните документи, но не ограничени, които да бъдат предоставени на етапа на закупуване

Недокументкодописание
1Ръководство за избор на продуктиДВЗа да изберете или персонализирате подходящите продукти за клиентите при обратна връзка от Ръководството за избор, които включват фон, проект и други изисквания на клиента
2Профил на продуктитеPPЗа да се даде възможност на клиентите да разберат прегледа на продуктите, обхваща раздели Основни функции, Приложение, Конструкция, Типични продукти, Одобрения и Допълнителни функции
3Инструкция за монтажПОЗа да обясните стъпката на инсталиране на оборудването и да включите и инструкция за пускане в експлоатация
4Ръководство за употребаUMЗа покриване на съдържанието на експлоатация и поддръжка и заснемане на проблеми

нашите услуги

T Вертикален тип автоматична машина за етикетиране на кръгли контейнери

персонализиране

Философия за персонализиране

Продуктът, който демонстрира, може да не отговаря напълно на вашите изисквания, нашата философия е да персонализирате вашата реална нужда, за да сведете до минимум капацитета и функциите на празен ход. За да ви осигурим продукти и балансирани разходи. Следните фактори се вземат предвид при персонализирането:

• Сензор за откриване на прозрачен етикет

• Онлайн печат на кодова лента

Ръководство за избор

Ръководствата за избор са достъпни за разпространение, свържете се с нас, за да получите подбор на продукти и поддръжка за персонализиране.

изявление

  • Снимките, демонстриращи в този профил, представляват продукти от обхвата и са предмет на най-новия или персонализиран дизайн
  • Поради огромния брой актуализиране на документацията, данните, посочени в този профил, може да не се актуализират своевременно. Моля, свържете се с нашата служба за клиенти за най-новата версия.
  • Характеристиките или функциите се появяват в този профил в зависимост от допълнителното описание на офертата
